Toyota Corolla Cross: Comprobación y recambio de fusibles
Si algún componente eléctrico no funciona, es posible que se haya fundido un fusible. En tal caso, revise y sustituya los fusibles si es necesario.
Comprobación y recambio de fusibles
1. Apague el interruptor de alimentación.
2. Abra la tapa de la caja de fusibles o la tapa de la batería de 12 voltios.

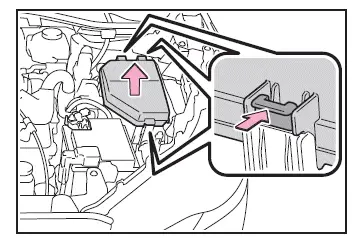

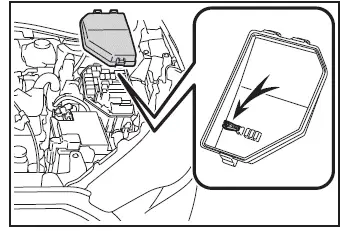

Compartimento del motor
Apriete las lengüetas hacia adentro y levante la tapa.

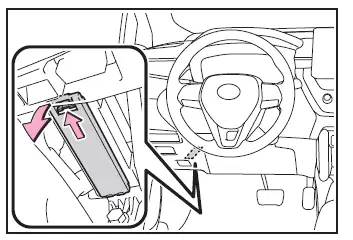

Debajo del tablero de instrumentos del lado del conductor (vehículos con dirección a la izquierda)
Saque la tapa.
Asegúrese de empujar el agarre cuando extraiga/instale la tapa.

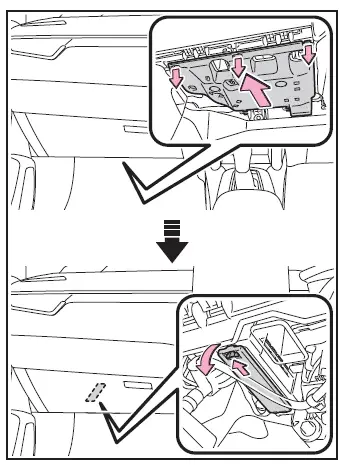

Debajo del tablero de instrumentos del lado del pasajero (vehículos con dirección a la derecha)
Debajo del tablero de instrumentos del lado del pasajero Retire la cubierta y, a continuación, retire la tapa.
Asegúrese de empujar el agarre cuando extraiga/instale la tapa.

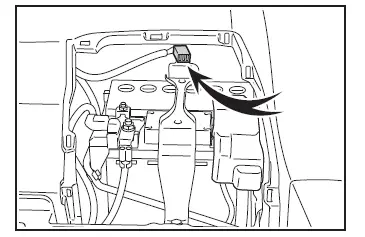

Compartimento del portaequipajes (motor M20A-FXS)
Apertura de la esterilla del portaequipajes y la tapa de la batería de 12 voltios.

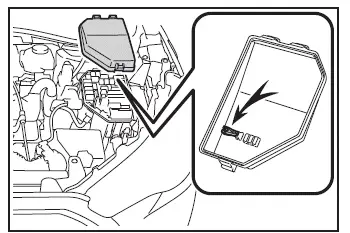

3. Extraiga el fusible con la herramienta extractora.
Solo se puede retirar el fusible tipo A utilizando la herramienta extractora.
Motor 2ZR-FXE
Motor M20A-FXS
4. Verifique si el fusible se ha fundido.
Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá consultar el amperaje en la tapa de la caja de fusibles.
Tipo A
- Fusible normal
- Fusible fundido
Tipo B
- Fusible normal
- Fusible fundido

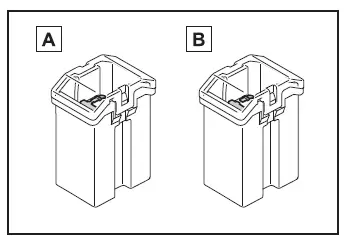

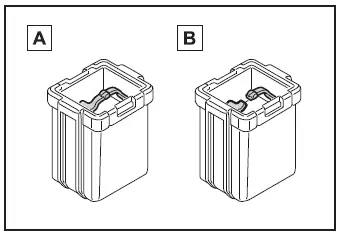

Tipo C
- Fusible normal
- Fusible fundido

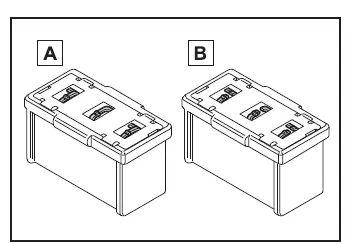

Tipo D
- Fusible normal
- Fusible fundido
■ Después de cambiar un fusible
- Al instalar la tapa, asegúrese de que la lengüeta esté bien instalada.
- Si después de cambiar el fusible siguen sin encenderse las luces, es posible que tenga que cambiar la bombilla.
- Si el fusible sustituido se funde de nuevo, lleve el vehículo a un taller de Toyota, un taller autorizado de Toyota o un taller de confianza para que lo revisen.
■ En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no resulte dañado.
■ Al sustituir las bombillas
Toyota recomienda el uso de productos originales de Toyota diseñados para este vehículo.
Debido a que algunas bombillas están conectadas a circuitos cuya función es la de evitar sobrecargas, las piezas que no sean originales o no estén diseñadas para este vehículo podrían no servir.
ADVERTENCIA
■ Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y probablemente lesiones o un incendio.
- No utilice nunca un fusible de mayor amperaje que el indicado ni utilice ningún otro objeto en lugar de un fusible.
- Utilice siempre fusibles originales de
Toyota o equivalentes.
No cambie nunca un fusible por un cable, aunque sea de forma temporal.
- No modifique los fusibles ni las cajas de fusibles.
AVISO
■ Antes de cambiar los fusibles
Lleve su vehículo lo antes posible a un taller de Toyota, un taller autorizado de Toyota o un taller de confianza, para que se determine la causa de la sobrecarga eléctrica y la reparen.
